五月婷啪啪I91久久精品一区二区三区I性生生活性生交a级I老司机黄色影院I免费的黄色片Ixxxx免费看I日韩视频在线一区I久久精品一二三区I日韩123区I亚洲图片欧美在线看Iwww成人精品I91免费在线看I国产精品欧美日韩一区二区I免费一级黄色片I高清av网I男人天堂成人网I色妞在线I亚洲激情婷婷Iwwww在线观看I日本天堂一区I欧美亚洲日本在线I麻豆成人久久精品一区二区三区I国产又黄又爽又色的免费视频Ijavaparser护士日本I伊人99reI黄色同人网站

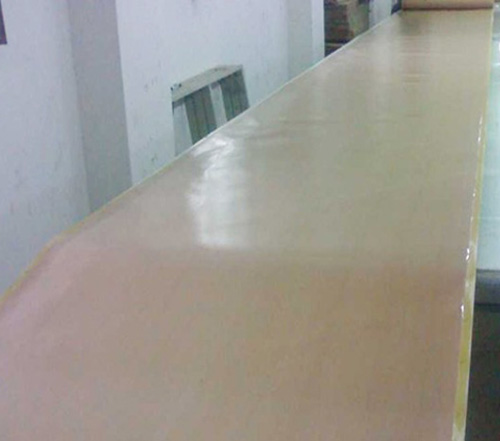

鐵氟龍（PTFE/FEP/PFA）輸送帶因耐高溫、耐腐蝕、低摩擦的特性，廣泛應(yīng)用于食品加工、化工、電子、印刷等行業(yè)。其使用需重點(diǎn)關(guān)注安裝規(guī)范、運(yùn)行控制、清潔維護(hù)、環(huán)境適配四大核心，以下是可直接落地的注意事項(xiàng)：
一、安裝前準(zhǔn)備與規(guī)范操作
張力控制（關(guān)鍵！）
鐵氟龍輸送帶彈性模量低，過度張緊會導(dǎo)致接頭開裂、基材拉伸變形，張力需控制在 0.3~0.5 MPa（根據(jù)帶寬調(diào)整：帶寬≤500mm 取 0.3MPa，≥1000mm 取 0.5MPa）。
安裝時(shí)確保主動輥、從動輥、托輥軸線平行，輥面清潔無油污，避免因受力不均導(dǎo)致跑偏。
接頭處理（決定使用壽命）
熱壓接頭：溫度控制在 260~280℃（PTFE）、200~220℃（FEP/PFA），壓力 0.3~0.5MPa，保溫時(shí)間 3~5 分鐘，冷卻后再受力（避免高溫時(shí)拉伸）；接頭搭接長度為帶寬的 1.5~2 倍，搭接處需清理干凈無雜質(zhì)。
縫制接頭：使用聚四氟乙烯縫線，針腳密度≥10 針 / 厘米，避免針孔過大導(dǎo)致物料滲漏或接頭強(qiáng)度不足；禁止使用金屬縫線（易劃傷輥面、產(chǎn)生電火花）。
接頭處需與輥面完全貼合，禁止有凸起（會導(dǎo)致運(yùn)行時(shí)振動、磨損）。
輥徑適配
主動輥Z小直徑需滿足：帶寬≤500mm 時(shí)≥50mm，帶寬 500~1000mm 時(shí)≥80mm，帶寬≥1000mm 時(shí)≥100mm（過小會導(dǎo)致輸送帶彎曲疲勞，加速老化）。
二、運(yùn)行過程中的核心控制
溫度限制（嚴(yán)禁超溫！）
不同材質(zhì)耐溫上限：PTFE（-180~260℃）、FEP（-200~200℃）、PFA（-200~260℃），實(shí)際使用溫度需比上限低 20~30℃（預(yù)留安全余量）。
避免局部高溫：如靠近加熱管、蒸汽口時(shí)，需設(shè)置隔熱裝置，防止輸送帶局部碳化、開裂（常見于食品烘烤、化工干燥場景）。
負(fù)載與速度控制
額定負(fù)載：根據(jù)輸送帶厚度（0.15~1.0mm），負(fù)載≤0.5~2.0 kg/cm²（厚度越厚承載能力越強(qiáng)），禁止超載（會導(dǎo)致輸送帶拉伸、接頭脫落）。
運(yùn)行速度：建議≤1.5 m/s（高速運(yùn)行易導(dǎo)致跑偏、物料滑移，特殊場景需高速時(shí)，需增加防滑紋理或壓輥輔助）。
跑偏與邊緣保護(hù)
運(yùn)行中若出現(xiàn)跑偏，調(diào)整從動輥（單側(cè)微調(diào)，每次調(diào)整量≤5mm），禁止用硬物撬撥輸送帶邊緣（易導(dǎo)致基材撕裂）。
帶寬≥800mm 時(shí)，建議安裝邊緣導(dǎo)向條（PTFE 材質(zhì)），防止邊緣磨損；禁止輸送帶邊緣與機(jī)架、設(shè)備尖角接觸（會割傷基材）。
啟動與停止操作
啟動前：檢查輸送帶是否松弛、接頭是否松動、輥面是否清潔，空載啟動后再逐步加載（避免瞬間沖擊導(dǎo)致接頭斷裂）。
停止前：先卸載物料，再空載停止（防止物料堆積壓傷輸送帶）；禁止頻繁啟停（會加速基材老化、接頭疲勞）。
三、清潔與維護(hù)（延長使用壽命的關(guān)鍵）
日常清潔
表面粘附物料（如食品殘?jiān)�、化工粉末）：用溫水�?le;60℃）沖洗，或用軟毛刷（尼龍材質(zhì)）擦拭，禁止使用鋼絲球、刮刀等尖銳工具（會劃傷 PTFE 涂層）。
油污清理：用中性清潔劑（如洗潔精）擦拭，避免使用有機(jī)溶劑（如酒精、丙酮、汽油），會溶解 FEP/PFA 涂層，導(dǎo)致表面發(fā)粘。
高溫場景（如烘烤后）：待輸送帶冷卻至室溫后再清潔，避免熱脹冷縮導(dǎo)致涂層脫落。
定期維護(hù)檢查（建議每周 1 次）
檢查接頭：是否有開裂、松動，若出現(xiàn)線頭脫落、搭接處分離，需及時(shí)重新熱壓或縫制。
檢查表面：涂層是否有破損、碳化、氣泡（若破損面積≥5cm²，需局部修補(bǔ)或更換輸送帶）；基材是否有拉伸變形（測量帶寬，若比原始尺寸縮小≥3%，需調(diào)整張力或更換）。
檢查輥面：是否有積料、油污，及時(shí)清理（輥面積料會導(dǎo)致輸送帶局部磨損不均）。
特殊場景維護(hù)
食品行業(yè)：清潔后需用無菌水沖洗，確保無清潔劑殘留，符合食品接觸材料安全標(biāo)準(zhǔn)（GB 4806.1-2016）。
化工行業(yè)：接觸腐蝕性物料（如強(qiáng)酸、強(qiáng)堿）后，需立即用清水沖洗，避免化學(xué)物質(zhì)殘留腐蝕基材（PTFE 耐腐蝕性強(qiáng)，但長期接觸濃硝酸、氟氣仍可能受損）。
四、儲存與環(huán)境適配注意事項(xiàng)
儲存條件
存放于干燥通風(fēng)的倉庫，溫度控制在 0~30℃，相對濕度≤60%，避免陽光直射（紫外線會加速 PTFE 老化，導(dǎo)致涂層龜裂）。
禁止折疊、重壓（會產(chǎn)生永久性折痕，影響運(yùn)行平整度），建議卷成直徑≥30cm 的卷材，用塑料膜包裹防潮。
環(huán)境禁忌
避免在強(qiáng)紫外線、臭氧環(huán)境中使用（如戶外無遮擋場景、靠近高壓放電設(shè)備），需加裝防護(hù)罩。
禁止接觸尖銳硬物（如金屬碎屑、玻璃渣），會刺穿輸送帶；避免與高溫金屬件（如加熱管、烙鐵）直接接觸（局部溫度過高會熔化涂層）。
材質(zhì)適配場景
高溫場景（≥200℃）：優(yōu)先選擇 PTFE 或 PFA 材質(zhì)（FEP 耐溫上限較低，易軟化）。
低溫場景（≤-50℃）：PTFE 材質(zhì)韌性更好，避免使用 FEP（低溫下易脆裂）。
食品接觸場景：選擇符合 FDA 認(rèn)證的食品級鐵氟龍輸送帶，禁止使用工業(yè)級（可能含有害添加劑）。
五、安全注意事項(xiàng)
運(yùn)行時(shí)禁止用手觸摸輸送帶表面（高溫場景易燙傷，高速運(yùn)行易卷入），需設(shè)置防護(hù)欄。
維修時(shí)必須切斷電源，待輸送帶完全停止后再操作，避免意外啟動。
若輸送帶出現(xiàn)冒煙、異味（超溫或接觸腐蝕性物質(zhì)），立即停機(jī)檢查，禁止繼續(xù)使用。
常見故障與快速處理
故障現(xiàn)象    原因分析    處理方案
接頭開裂    張力過大、熱壓參數(shù)不當(dāng)    調(diào)整張力至標(biāo)準(zhǔn)范圍，重新熱壓接頭（更換搭接處基材）
表面涂層脫落    接觸有機(jī)溶劑、局部超溫    停止使用有機(jī)溶劑，檢查加熱裝置是否偏移，局部破損可貼 PTFE 修補(bǔ)膜
輸送帶跑偏    輥軸不平行、負(fù)載不均    微調(diào)從動輥軸線，均勻分布物料，加裝導(dǎo)向條
運(yùn)行時(shí)打滑    張力不足、輥面有油污    適當(dāng)增大張力（不超過 0.5MPa），用中性清潔劑清潔輥面
遵循以上注意事項(xiàng)，可有效延長鐵氟龍輸送帶的使用壽命（常規(guī)使用場景下可達(dá) 1~3 年），避免因操作不當(dāng)導(dǎo)致的設(shè)備停機(jī)或產(chǎn)品質(zhì)量問題。若需針對具體行業(yè)（如食品烘烤、電子元件輸送）的個(gè)性化方案，可提供詳細(xì)使用場景進(jìn)一步優(yōu)化。
